Spusty kondensatu HED
Spusty kondensatu z czujnikiem poziomu do systemów sprężonego powietrza
Spusty kondensatu odgrywają kluczową rolę w uzdatnianiu sprężonego powietrza: automatycznie odprowadzają nagromadzoną wodę, olej i emulsje olejowo-wodne, zapobiegając zanieczyszczeniom i chroniąc wydajność urządzeń. Prawidłowy montaż spustu jest kluczowym elementem systemów uzdatniania sprężonego powietrza, zapewniając niezawodną pracę osuszaczy, filtrów, zbiorników i innych punktów gromadzenia kondensatu.
W miarę jak sprężone powietrze schładza się w chłodnicach końcowych, rurociągach, filtrach i osuszaczach, kondensat i zanieczyszczenia wytrącają się ze strumienia powietrza i gromadzą się w całym systemie. Niezawodne usuwanie kondensatu pomaga zmniejszyć ryzyko korozji, uszkodzeń w dalszej części instalacji i zakłóceń w procesie, zapewniając jednocześnie stałą jakość powietrza.
Seria Hankison HED (HED 600–HED 6000) to grupa bezstratnych spustów z czujnikiem poziomu kondensatu, zaprojektowanych do odprowadzania kondensatu na żądanie – bez marnowania cennego sprężonego powietrza.
Cechy”
- Spust bezstratny (zerowa strata powietrza podczas odprowadzania) — odprowadza tylko wtedy, gdy występuje kondensat, minimalizując niepotrzebne straty sprężonego powietrza.
- Pojemnościowy czujnik poziomu (standardowy zakres) — zaprojektowany w celu zwiększenia wydajności poprzez wykrywanie i odprowadzanie kondensatu na żądanie.
- Konstrukcja zaworu bezpośredniego działania — 2/2-drożny zawór bezpośredniego działania stosowany na wszystkich platformach zapewnia niezawodne odprowadzanie.
- Zintegrowany filtr siatkowy — pomaga chronić zawór przed zanieczyszczeniami i zatykaniem, zapewniając bardziej niezawodną pracę.
- Stopień ochrony (IP65 / NEMA 4) — zaprojektowany do wymagających środowisk sprężonego powietrza.
- Łatwa konserwacja — konstrukcja kładzie nacisk na łatwiejszy dostęp i szybsze serwisowanie (np. zewnętrzna konstrukcja zaworu na platformach kompaktowych; łatwy demontaż na platformach CS).
- Typowe opcje napięcia zasilania — dostępne 230 V AC / 115 V AC / 24 V AC / 24 V DC we wszystkich wymienionych konfiguracjach.

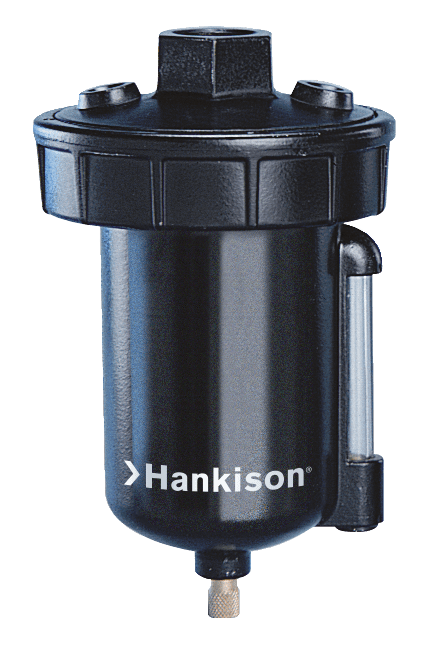

Spusty kondensatu HLD
Pneumatyczny spust kondensatu z czujnikiem poziomu
Proces opróżniania jest automatyczny i opiera się na zasadzie działania zaworu 3/2-drożnego z kontrolą poziomu, który steruje zaworem tłokowym bezpośredniego działania. Zaletą tej zasady działania zaworu jest to, że otwór spustu kondensatu HLD może wynosić 6 mm, co zapewnia zwiększoną niezawodność.
Spusty kondensatu HLD idealnie nadają się do zastosowań, w których zasilanie jest niedostępne, zbyt drogie lub niesprawne. Odpływy HLD posiadają specjalnie obrobioną, wytrzymałą obudowę aluminiową, odpowiednią do zastosowań smarowanych olejem i bezolejowych.
Ponadto spusty kondensatu HLD mogą być stosowane w zastosowaniach wymagających wyższego stopnia ochrony IP (International Protection lub Ingress Protection). Spusty kondensatu HLD oferują stopień ochrony IP68/NEMA6.
Spusty kondensatu HLD usuwają kondensat z układów sprężonego powietrza bez użycia energii elektrycznej i bez niepotrzebnych strat sprężonego powietrza.
